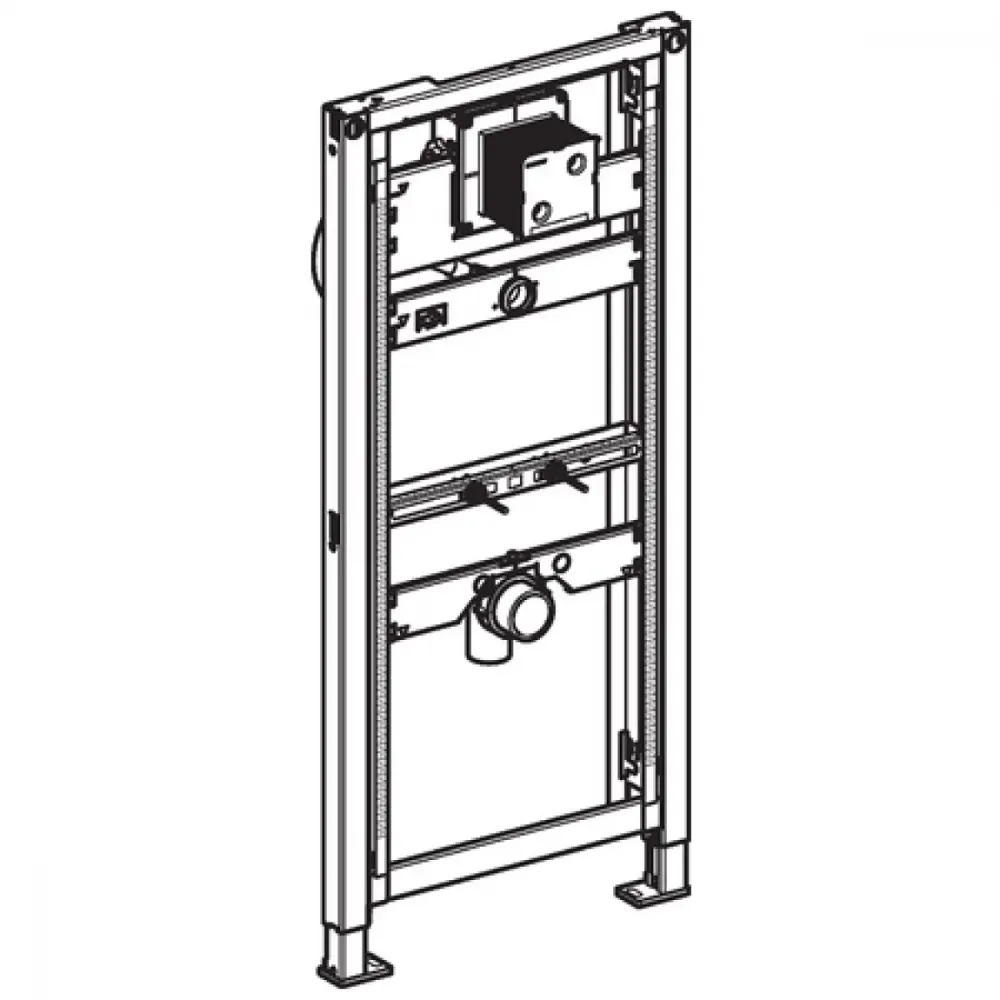

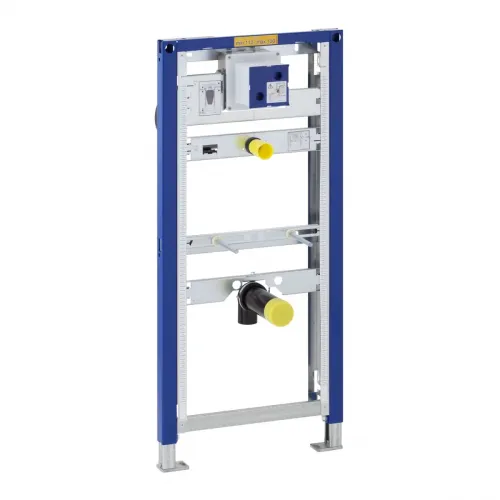

Монтажный элемент для писсуара, универсальный, H112-130 Geberit Duofix 111.616.00.1

Применение
• Для установки в пристенке в высоту помещения или в
разделительной перегородке
• Для установки перед капитальной стеной или пустотелой
перегородкой
• Для установки писсуаров
• Для скрытой установки в гипсокартонной перегородке или на
капитальной стене с облицовкой панелями (гипсовыми или
деревянными)
• Для крепежа в пол (0 - 20 см)
• Для крепления системы управления смывом IR или
пневматической системы управления смывом с размером
клавиши 13 x 13 см

Описание
• Высота элемента регулируется от 112 см до 130 см, в
зависимости от санфаянса писсуара
• Рама с отверстиями ø 9 мм для крепления в деревянном
каркасе
• Ножки оцинкованные, с бесступенчатой регулировкой 0 - 20 см
• Самонесущая конструкция
• Рама порошковой окраски, синий ультрамарин
• Опорная площадка поворотная, для монтажа в U-образный
профиль UW 50 и UW 75
• Подвод воды 1/2", подходит для MeplaFix
• Подвод воды монтируется без использования инструментов
• Предварительно смонтирован запорный вентиль с дросселем
• Предварительно смонтирована трубка подвода для промывки
трубопровода
• Коробка монтажная для окна обслуживания, укорачиваемая
заподлицо
• Гибкий армированный рукав между коробкой скрытого монтажа
и патрубком подвода воды
• Крепление патрубка смыва ø 32 мм, регулируемое по высоте
• Крепления для санфаянса M8 с регулировкой по высоте и
ширине
• Регулируемое по высоте и шумопоглощающее крепление для
соединительного колена
• Самостопорящиеся опоры для выравнивания элемента без
применения инструментов
• Возможно дополнительное крепление для керамического
писсуара с принадлежностями
• Возможно переоборудование для писсуаров с распыляющей
головкой с принадлежностями

Объем поставки
• Коробка скрытого монтажа, запорный вентиль с дросселем,
трубка подвода и промклемник
• Защитная крышка
• Угловой фитинг для подвода воды R 1/2"
• Соединительная труба между патрубком подвода воды ø 32 мм
и писсуаром, включая уплотнение для писсуара
• Cифон ø 50 мм, включая уплотнение для писсуара
• Соединительное колено из ПНД pедуцированно, с ø 63 мм на
ø 50 мм, включая уплотнение для сифона
• 2 резьбовые шпильки М8 для крепления писсуара
• Крепежные элементы
• Не включено: привод смыва

Технические данные

• Расход воды при 1 бар без ограничителя расхода 0,3 л / с
• Расход воды при 1 бар с ограничителем расхода 0,24 л / с
• Рабочее давление 1–8 бар
• Максимальное испытательное давление воды 16 бар
